Was kann der Nagelplattenbinder?
Vielseitige Tragwerke für Dach, Decke, Wand und Schalung
Nagelplattenbinder sind weit mehr als nur eine Lösung für klassische Dachtragwerke. Sie lassen sich an unterschiedliche Gebäudeformen, Nutzungen und konstruktive Anforderungen anpassen – vom Wohnhaus über Gewerbe- und Hallenbauten bis zu öffentlichen Gebäuden, landwirtschaftlichen Bauten und Sonderkonstruktionen.

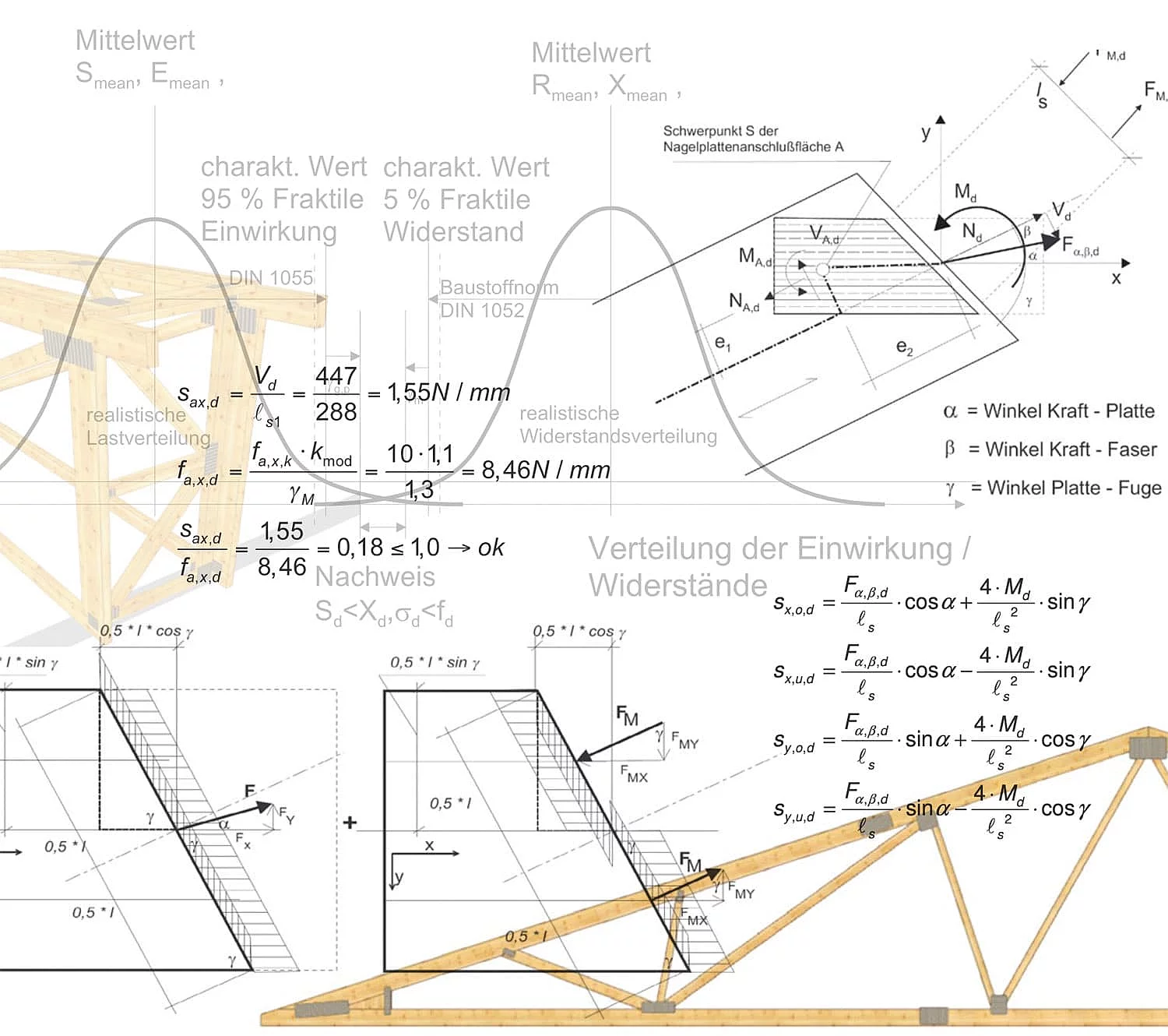

Die Kombination aus Tragfähigkeit, Vielfalt möglicher Formen und wirtschaftlicher Ausführung ist es, die Nagelplattenbinderkonstruktionen auszeichnen. Je nach Aufgabe können Nagelplattenbinder große Spannweiten überbrücken, Dachlandschaften prägen, Decken- und Wandsysteme ergänzen oder im Betonschalungsbau komplexe Formen ermöglichen. In Nagelplattenbauweise errichtete Tragwerke sind die einzigen Konstruktionen, deren Robustheit rechnerisch nachgewiesen werden kann. Widerstandskraft, Standfestigkeit und statische Belastbarkeit lassen sich exakt belegen.
Nagelplattenbinder kommen überall dort in Betracht, wo tragfähige, wirtschaftliche und planbare Holztragwerke gefragt sind, insbesondere auch bei Sanierungen, Aufstockungen, Hallen, Supermärkten oder Sonderbauten.
Welche Binderform und welches System geeignet sind, hängt vom Gebäude, der Nutzung, den Spannweiten, der Dach- oder Deckenform und den planerischen Anforderungen ab. Erfahren Sie hier mehr über mögliche Binderformen und wo sie ihre Stärken zeigen.
Dachbinder mit Nagelplatten
Große Spannweiten, viele Formen, flexible Nutzung
Nagelplattenbinder werden besonders häufig als Dachbinder eingesetzt. Sie eignen sich für klassische Dachformen ebenso wie für anspruchsvolle Dachlandschaften – vom Wohnhaus über Gewerbe- und Landwirtschaftsbauten bis zu öffentlichen Gebäuden, Hallen und Sonderbauten.
Die Stärke von Nagelplattenbindern liegt in der Verbindung aus Tragfähigkeit, Formenvielfalt und wirtschaftlicher Ausführung. Mit schlanken Holzquerschnitten lassen sich auch große stützenfreie Spannweiten realisieren. So entstehen Dachtragwerke, die exakt auf Gebäudeform, Nutzung und architektonische Anforderungen abgestimmt werden können.
Die Nagelplattenbauweise ist auf keine Dachform festgelegt. Je nach Bauaufgabe kommen unterschiedliche Binderformen zum Einsatz: Dreiecksbinder, Parallelbinder, Pultbinder, Scherenbinder, Studiobinder oder Sonderformen. Damit lassen sich klassische Sattel-, Walm- und Mansarddächer ebenso planen wie flach geneigte Dächer, Flachdächer, aufgestockte Dachgeschosse oder markante Dachformen im Gewerbe- und Sonderbau. Auch besonders freie oder ungewöhnliche Formen sind möglich, wenn Konstruktion, Statik und Nutzung entsprechend aufeinander abgestimmt werden.
Dachbinder übernehmen nicht nur die Tragfunktion. Sie können auch dazu beitragen, Gebäude flexibler zu nutzen. Studiobinder eignen sich zum Beispiel für ausbaubare Dachgeschosse, Aufstockungen und Sanierungen. Der Dachraum wird dann nicht nur überdeckt, sondern kann – bei entsprechender Planung – als Wohn-, Nutz- oder Stauraum einbezogen werden.
Auch bei größeren Gebäuden lässt sich die Konstruktion auf die spätere Nutzung abstimmen: Der Dachraum kann begehbar, ausbaubar oder als reines Tragwerk für die Dacheindeckung geplant werden. Entscheidend ist, dass diese Anforderungen frühzeitig in die Planung einfließen.
Wichtige Binderformen im Überblick
Dreiecksbinder zählen zu den häufigsten Bauformen und kommen vor allem bei Dachtragwerken im Wohn-, Gewerbe- und Landwirtschaftsbau zum Einsatz. Sie eignen sich für sehr unterschiedliche Dachneigungen und können große Spannweiten überbrücken.
Parallelbinder werden unter anderem für Flachdächer und Decken im Wohn- und Gewerbebau eingesetzt. Sie können massive Bauteile ersetzen, Gewicht reduzieren und bieten konstruktive Vorteile, wenn flache oder flach geneigte Dachformen gefragt sind.
Pultbinder eignen sich für Dachkonstruktionen mit großen Spannweiten und können auch bei Sanierungen interessant sein, etwa wenn ein bestehendes Flachdach durch ein neues, flach geneigtes Tragwerk ersetzt wird.
Scherenbinder schaffen zusätzliche Raumhöhe unter dem Dach, ohne dass das Gebäude insgesamt deutlich höher werden muss. Sie kommen zum Beispiel dort infrage, wo eine besondere Raumwirkung gewünscht ist.
Studiobinder sind besonders geeignet, wenn ein Dachgeschoss ausgebaut, ein Gebäude aufgestockt oder zusätzlicher Raum geschaffen werden soll. Auch Dachgauben können direkt in das Bindertragwerk eingebunden werden.
Downloads
Sind Sie interessiert an vertiefenden Informationen – auch zu weiteren Binderformen?
-
6 MB
Welche Binderform passt zu welcher Bauaufgabe? Das macht die detaillierte Übersicht „Binderformen“ mit anschaulichen 3D-Darstellungen deutlich. Sie stellt darüber hinaus weitere gängige Grundformen mit Konstruktionsbeispielen und Details vor.
Parallelgurt-Träger für tragfähige Decken
Geringer Materialeinsatz, viel Platz für Haustechnik, hoch flexibel in der Planung und standardisierungsfreundlich in der Produktion

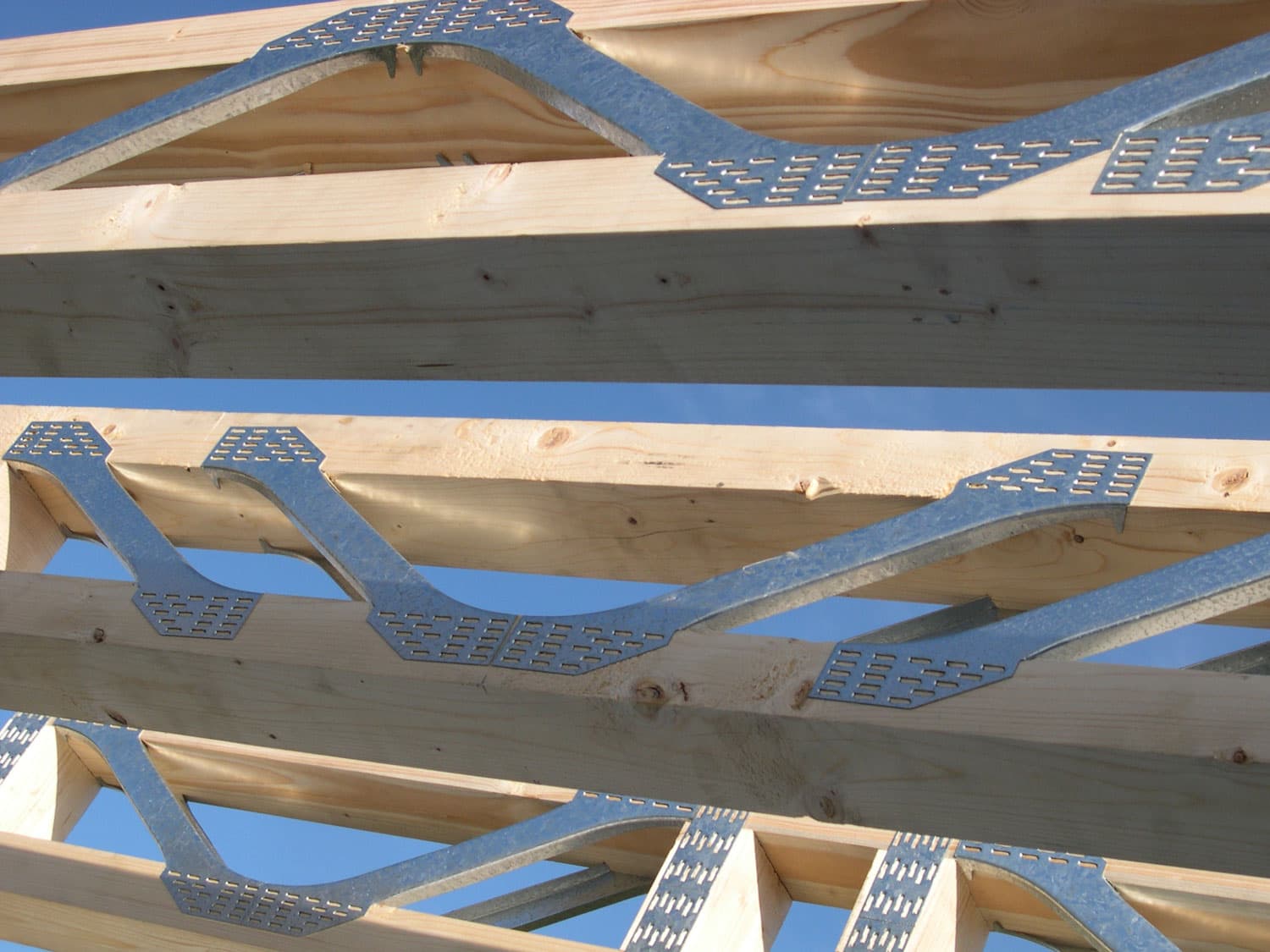

Die Alternativen zu Massiv- oder Leimholz in Dach-Wand-Decke sind Open-Web-Joist oder PosiTMJoist, Fachwerkträger mit parallelem Ober- und Untergurt , deren Füllstäbe aus V-förmigen Metallstegen bestehen. Sie werden seitlich in die Flanken des Ober- bzw. Untergurts eingepresst. Somit entsteht ein leichter Träger, der je nach Größe des V-förmigen Verbinders und der Holzstärke der Gurte Außenmaße von ca. 202 mm bis ca. 421 mm und ein lichtes Maß von ca. 108 mm bis ca. 327 mm bietet.
Da die Orientierung der Gurte sowohl hochkant als auch flachliegend möglich ist, entsteht eine große Bandbreite an Abmessungen. Die offene Fachwerkkonstruktion ermöglicht die Durchführung jeglicher Haustechnik. Das vereinfacht die Planung und insbesondere die Baustellenzeiten. Der Träger kann zwischen den Gurten gedämmt sowie mit zusätzlichen Zwischenstreben in Abschnitte geteilt werden sowie durch punktuelle Verstärkungen gezielt Lasten aufnehmen. Somit eignet sich das System auch als Wandstiel und Unterzug für hochgedämmte, dickere Wände. Open-Web-Joist- und PosiTMJoist-Träger eignen sich für großflächige Dach- und Deckenelemente, da sie
- vergleichsweise leicht und materialsparend sind,
- ausreichend Raum für die vollständige Hausinstallation bieten,
- über den gesamten Querschnitt isoliert werden können.
Die Enden der Träger bieten sehr viele Konstruktions- und Gestaltungsmöglichkeiten. So entstehen ohne großen Aufwand verschiedene Geometrien der Auf- und Zwischenlager.
Die Träger lassen sich in beliebiger Länge vorfertigen. Das Open-Web-Joist- oder PosiTMJoist-System ermöglicht somit, mit einem deutlich reduzierten und standardisierten Sortiment an Holzquerschnitten eine Vielzahl von Bauteilen ganz unterschiedlicher Abmessung für die Verwendung in Dach, Wand oder Decke herzustellen. Sie sind immer für den Einzelfall statisch bemessen.

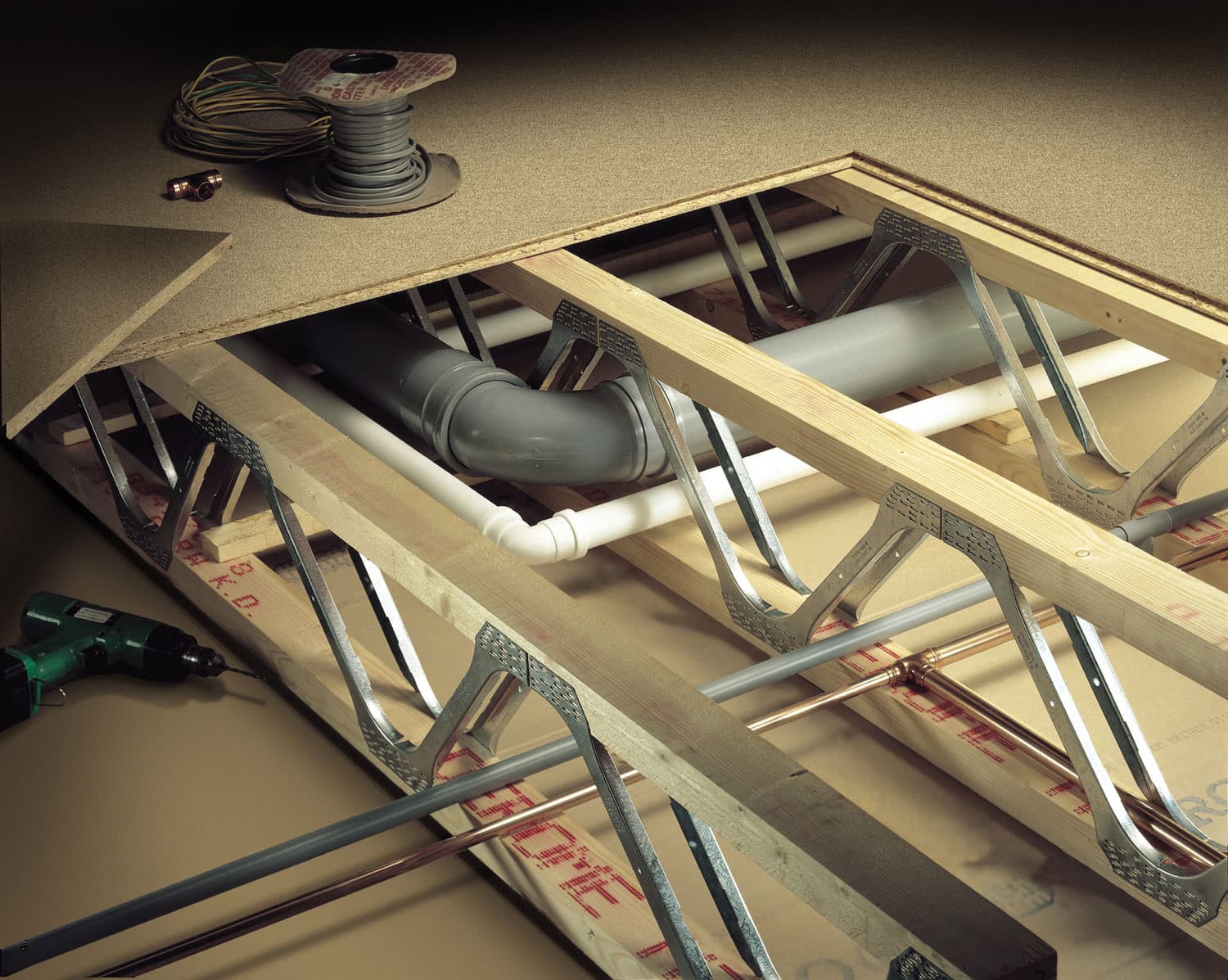

Gerade im Holzrahmen- und Holzfertigbau sind solche Deckensysteme interessant, weil sie Konstruktion und technische Gebäudeausrüstung früh zusammenbringen. Elektro-, Wasser-, Lüftungs- oder Klimaleitungen können innerhalb der Decke geführt werden – auch quer zur Spannrichtung der Träger. Das erleichtert die Planung, reduziert zusätzliche Installationswege und kann abgehängte Decken oder aufwendige Aussparungen vermeiden.
Parallelträger mit Nagelplattenstegen werden – ähnlich wie Nagelplattenbinder – objektspezifisch geplant, berechnet und industriell vorgefertigt. Die Positionierung der Nagelplattenstege erfolgt dabei präzise, die Verbindung mit Ober- und Untergurt wird maschinell hergestellt. Das unterstützt maßgenaue Bauteile und eine planbare Montage auf der Baustelle. Für den Bauablauf ist das ein wichtiger Vorteil: Die Deckenelemente können passend zur Konstruktion und zur vorgesehenen Leitungsführung vorbereitet und in der geplanten Reihenfolge eingebaut werden.
Decken mit Nagelplattenstegen kommen vor allem als Geschossdecken zum Einsatz. Sie eignen sich aber auch für Flachdächer, Boden- und Dachelemente für Steildächer, Schrägdachkonstruktionen oder Wandkonstruktionen. In bestimmten Anwendungen können sie außerdem als verlorene Schalung dienen, etwa wenn Auflager und spätere Bauteilschichten zusammen geplant sowie auf der Baustelle in einem Arbeitsgang betoniert werden.

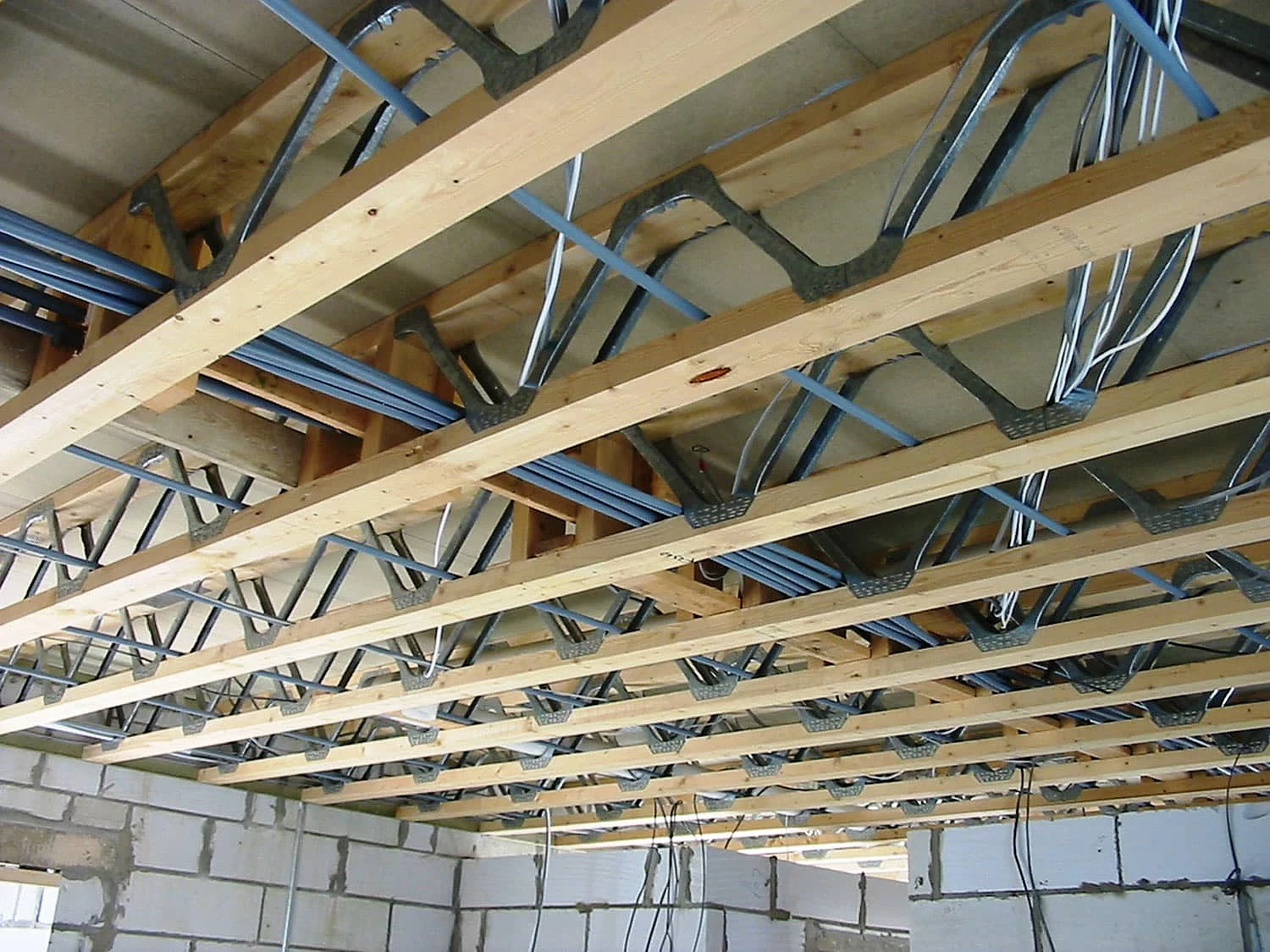

Ein wesentlicher Vorteil von Open-Web-Joist und PosiTMJoist als verlorene Schalung liegt in Anrechnung der Tragfähigkeit des Trägers, was die Betonauflage verringert, eine deutliche Reduzierung der Hüko-Stützen ermöglicht und auf der Unterseite der Betondecke Raum für die Hausinstallation bietet. Diese kann noch während die Betondeckschicht aushärtet, sehr zeitnah nach dem Betonieren ohne weitere Vorarbeiten verlegt werden.
Ihre Stärke liegt überall dort, wo tragfähige, leichte und installationsfreundliche Konstruktionen gefragt sind – im Neubau ebenso wie bei Sanierung und Aufstockung.
Wandkonstruktionen mit Nagelplattenbindern
Nagelplattenverbindungen sind nicht auf Dachtragwerke beschränkt. Sie können auch im Tafel- und Holzrahmenbau eingesetzt werden, wenn Holzbauteile kraftschlüssig, maßgenau und dauerhaft verbunden werden sollen. Damit ergänzen sie klassische Holzrahmenkonstruktionen dort, wo vorgefertigte, statisch abgestimmte Bauteile gefragt sind.
Die Stärke von Wandkonstruktionen mit Nagelplattenverbindungen liegt, wo Dach, Decke und Wand als abgestimmtes Tragwerk geplant werden. Die Bauteile können objektspezifisch bemessen, vorgefertigt und in den Bauablauf eingebunden werden. Damit passen sie gut zu Bauweisen, bei denen Präzision, kurze Montagezeiten und planbare Schnittstellen wichtig sind.
